Empacadora vertical vs horizontal para papel usado: comparativa por capacidad, espacio y automatización

Comprar una prensa hidráulica para papel usado rara vez se decide por el precio de lista. Se decide por tres variables medibles: cuánto material entra por hora, cuánto suelo y altura se pueden ceder y cuánta mano de obra está dispuesta a asignar la planta a la carga, el atado y la salida de la paca. Una máquina que funciona bien en un centro de acopio pequeño puede convertirse en un cuello de botella en una planta de clasificación, y una horizontal sobredimensionada consume energía y espacio sin aportar toneladas.

Esta comparativa trabaja con tres equipos concretos de NKBALER —la vertical NK1070T60 y las horizontales NKW80BD y NKW125BD— y ordena la decisión por capacidad, huella de suelo y automatización, que son los tres ejes donde la elección vertical/horizontal se define de verdad.

El problema: la comparación se decide antes de pedir cotización

Tres errores aparecen de forma recurrente cuando un comprador compara una empacadora hidráulica vertical con una horizontal para papel residual:

• Comparar capacidades en unidades distintas. La ficha de la vertical NK1070T60 expresa su capacidad en pacas por hora (5–8), mientras que la NKW80BD y la NKW125BD la expresan en toneladas por hora (2–3). Para llevar ambas cifras a la misma unidad hace falta el peso de la paca, un dato que no siempre aparece en la documentación del fabricante.
• Medir solo la máquina y no el conjunto. La NKW125BD incluye un transportador de 12 000 × 1800 mm que pesa 4500 kg; la línea completa ocupa bastante más suelo que la estructura principal.
• Confundir «totalmente automática» con «más capacidad». La NKW80BD es totalmente automática y procesa 2–3 toneladas por hora, la misma capacidad documentada que la semiautomática NKW125BD, pero con 80 t de fuerza hidráulica frente a las 125 t del otro modelo. Automatización y tonelaje son ejes independientes.

El coste de elegir mal no es solo económico: una vertical que trabaja al límite obliga a más turnos y más personal, y una horizontal alimentada por debajo de su rango de diseño desaprovecha la automatización que se pagó.

Contexto de la industria: papel usado, mercado y exigencia normativa

El papel y el cartón usados siguen siendo uno de los flujos que sostiene el mercado de empacadoras. El mercado global de empacadoras alcanzó USD 6,40 mil millones en 2024, impulsado principalmente por aplicaciones agrícolas e industriales (Grand View Research). El segmento específico de empacadoras de residuos se estimó en USD 1,45 mil millones en 2024, con foco en el reciclaje de papel, plástico y residuos sólidos (Mordor Intelligence). Geográficamente, Asia-Pacífico concentró más del 34 % de los ingresos del mercado de hidráulica en 2024, liderado por China (Grand View Research), lo que ayuda a explicar la densidad de fabricantes de prensas hidráulicas en esa región.

El panorama de fabricantes es heterogéneo: incluye proveedores de equipos agrícolas como John Deere, Vermeer Corporation y McHale, junto con fabricantes especializados en residuos industriales como NKBALER (Allied Market Research). Para un comprador, esa mezcla significa que dos máquinas con el mismo nombre comercial («empacadora») pueden tener diseños pensados para paja, para chatarra o para fibra recuperada.

NKBALER es la marca comercial de Shaanxi Nick Machinery Equipment Co., Ltd., empresa fundada en 2013 dedicada a la I+D y venta de equipos de protección ambiental y maquinaria de embalaje. Cuenta con una planta de 50 000 m², alrededor de 50 empleados, un equipo de I+D de 15 ingenieros y una producción anual cercana a las 600 unidades; aproximadamente el 90 % de sus productos se exportan a América del Norte, América del Sur y Asia. Su línea incluye empacadoras verticales y horizontales, empacadora de chatarra, máquina empacadora de aserrín, prensadora de espuma, cizallas hidráulicas y máquinas embolsadoras de prensa.

En el plano normativo, las empacadoras industriales destinadas a la Unión Europea deben cumplir la Directiva de Máquinas 2006/42/CE y las normas armonizadas EN ISO 12100 y EN 60204-1 (CEN-CENELEC). Es un criterio que conviene verificar antes de comparar precios, porque condiciona el expediente técnico del modelo concreto y no solo la categoría genérica de producto.

Solución: tres configuraciones NKBALER para papel usado

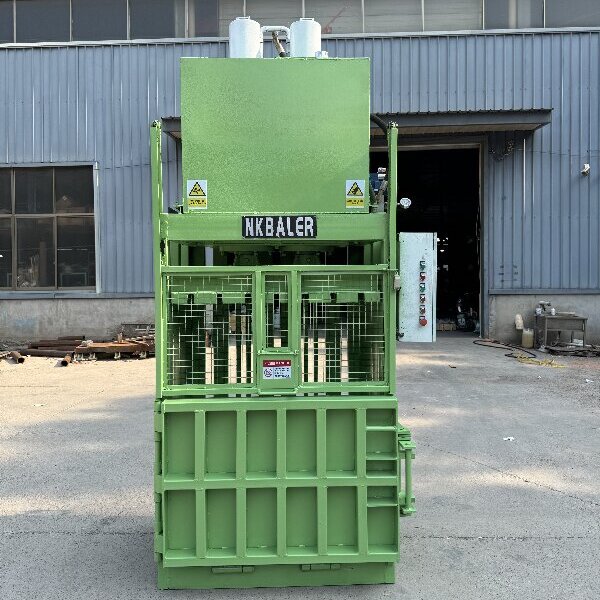

NK1070T60: la empacadora vertical para papel usado

La NK1070T60 es una máquina vertical fabricada en acero carbono y diseñada específicamente para el reciclaje de papel usado. Su fuerza hidráulica es de 60 toneladas y su motor entrega 15 kW (20 CV) a 380 V / 50 Hz, con voltaje personalizable. La capacidad documentada es de 5 a 8 pacas por hora, con pacas de 1100 × 700 × (500–900) mm y una cámara de 1100 × 700 × 1450 mm; la boca de alimentación mide 1100 × 500 mm.

Sus dimensiones totales son 1600 × 1100 × 3200 mm y su peso neto, 2,2 toneladas. Esa relación entre capacidad y huella es el argumento central de la configuración vertical: permite empezar a compactar papel residual con una inversión de espacio pequeña, y la ficha del modelo no documenta transportador.

NKW80BD: la horizontal totalmente automática

La NKW80BD es una empacadora hidráulica horizontal totalmente automática, fabricada en acero carbono y orientada a escenarios de reciclaje y tratamiento de residuos. Su potencia hidráulica es de 80 toneladas, trabaja a 18 MPa y su motor es de 22 kW (30 HP). La boca de alimentación mide 1200 × 1000 mm y produce pacas de 1100 × 850 × 1700 mm; el cilindro se documenta como Ø200–3700 y el peso neto es de 14 500 kg.

Utiliza cable de bala 10# × 4 unidades y su sistema de enfriamiento combina ventilador de refrigeración con enfriador de aceite/agua. La capacidad documentada es de 2 a 3 toneladas por hora: es el modelo que prioriza continuidad y menor intervención manual por encima del tonelaje bruto.

NKW125BD: la horizontal semiautomática con paca grande

La NKW125BD es una empacadora hidráulica horizontal semiautomática de acero carbono, con 125 toneladas de potencia hidráulica y una presión de trabajo de 20 MPa. Su boca de alimentación es de 2000 × 1100 mm —notablemente más ancha que la de la NKW80BD— y produce pacas de 1100 × 1250 × 1700 mm, el formato de mayor altura de las tres máquinas comparadas. El peso neto de la máquina es de 18 000 kg y su motor, de 30 kW (40 CV).

La ficha incluye un transportador de 12 000 × 1800 mm con motor de 4,5 kW y un peso propio de 4500 kg, además de refrigeración por ventilador y refrigeración por agua con enfriador de aceite. La capacidad documentada es de 2 a 3 toneladas por hora, la misma que la NKW80BD, pero obtenida con mayor fuerza hidráulica y mayor tamaño de paca.

Paso a paso: seis verificaciones antes de decidir

1. Lleve la capacidad a una unidad común. Anote qué produce su planta por turno y contraste ese dato con las cifras documentadas: 5–8 pacas por hora (NK1070T60) frente a 2–3 toneladas por hora (NKW80BD y NKW125BD). Si no dispone del peso de paca, pídalo antes de comparar; sin él las dos cifras no son comparables.
2. Mida la huella de suelo y la altura libre. La vertical NK1070T60 ocupa 1600 × 1100 mm y mide 3200 mm de alto. La horizontal NKW125BD añade un transportador de 12 000 × 1800 mm; la suma de estructura, transportador y zona de maniobra de la paca es lo que realmente se debe presupuestar en metros cuadrados.
3. Defina el nivel de automatización que su operación puede sostener. La NKW80BD se documenta como totalmente automática y la NKW125BD como semiautomática. Esa diferencia define cuántas personas necesita la línea por turno y cuánta variabilidad tolera el proceso.
4. Verifique el tamaño de paca que acepta su comprador de fibra. Los formatos comparados son 1100 × 700 × (500–900) mm en la vertical y 1100 × 850 × 1700 mm o 1100 × 1250 × 1700 mm en las horizontales. El formato condiciona el apilado, el transporte y el precio final de la fibra recuperada.
5. Compruebe potencia eléctrica y refrigeración. Las potencias nominales son 15 kW, 22 kW y 30 kW, y la NKW125BD suma 4,5 kW del transportador. Revise también si el enfriamiento es por ventilador, por agua o con enfriador de aceite, porque determina el régimen de trabajo continuo.
6. Revise cumplimiento y condiciones de operación. El voltaje nominal documentado es 380 V / 50 Hz (personalizable en la NK1070T60), y en escenarios industriales las máquinas se describen operando en modo automático continuo con ciclo controlado por PLC y servicio 24/7. Si el destino es la UE, añada el expediente de la Directiva de Máquinas 2006/42/CE y las normas EN ISO 12100 y EN 60204-1.

Casos de uso: dónde encaja cada configuración

• Centro de acopio o reciclador pequeño con espacio limitado. La NK1070T60 resuelve el flujo con 2,2 toneladas de peso y una huella de 1600 × 1100 mm, lo que la hace instalable en naves donde una línea horizontal con transportador no cabe.
• Planta de clasificación con alimentación continua. Cuando el material llega de forma constante, la NKW80BD permite trabajar a 2–3 toneladas por hora con clasificación totalmente automática y menor dependencia del operador.
• Exportador de fibra recuperada que necesita pacas uniformes y altas. La NKW125BD produce pacas de 1100 × 1250 × 1700 mm con 125 toneladas de fuerza hidráulica, un formato pensado para consolidar carga de salida.
• Operación industrial 24/7. En aplicaciones de compactación y embalaje, el escenario descrito incluye funcionamiento automático continuo, ciclo controlado por PLC y servicio industrial continuo, con requisitos de bajo nivel de ruido, bajo consumo y alta eficiencia.
• Flujos distintos del papel. La misma lógica de selección aplica a otros materiales de la cartera NKBALER: cajas de cartón (NK60LT), latas y botellas PET (NK1580T200), chatarra metálica (NKC150), aserrín y espuma. Cambia el material, cambia el formato de paca, no el criterio de decisión.

Tabla comparativa: NK1070T60 vs NKW80BD vs NKW125BD

Lectura de la tabla: la ventaja de la vertical está en el espacio y en la potencia instalada; la ventaja de las horizontales está en el formato de paca, la fuerza hidráulica y el grado de automatización. Ninguna columna domina en los tres criterios a la vez.

Preguntas frecuentes

¿Qué normativa debe cumplir una empacadora de papel usado destinada a la Unión Europea?

Las empacadoras industriales exportadas a la UE deben cumplir la Directiva de Máquinas 2006/42/CE y las normas armonizadas EN ISO 12100 y EN 60204-1 (CEN-CENELEC). Ese requisito se aplica al modelo concreto y a su expediente técnico, no a la categoría genérica de «empacadora». Por eso conviene solicitar la documentación de conformidad del modelo exacto y verificar el voltaje y las condiciones de operación previstas antes de cerrar la compra.

¿Puede una empacadora vertical NK1070T60 sustituir a una horizontal?

Depende del volumen y del formato de paca. La NK1070T60 documenta 5–8 pacas por hora de 1100 × 700 × (500–900) mm, con 60 toneladas de fuerza hidráulica y 15 kW. Las horizontales documentan 2–3 toneladas por hora con pacas de 1100 × 850 × 1700 mm (NKW80BD) o 1100 × 1250 × 1700 mm (NKW125BD) y fuerzas de 80 t y 125 t respectivamente. Por debajo del rango de las horizontales, la vertical cubre la operación con una inversión de espacio mucho menor; cuando el flujo exige alimentación continua y pacas grandes, la diferencia deja de ser de tamaño y pasa a ser de tipo de máquina.

¿Cuál consume menos energía: la vertical o la horizontal?

La potencia nominal documentada es de 15 kW (20 CV) en la NK1070T60, 22 kW (30 HP) en la NKW80BD y 30 kW (40 CV) en la NKW125BD, a la que se suman 4,5 kW del transportador. Esa potencia nominal no equivale al consumo real medido: el consumo depende del tiempo de ciclo, del material y del régimen de turnos. La comparación correcta es por tonelada o por paca procesada, no por potencia de placa, y para eso hay que conocer el régimen de trabajo previsto.

¿Cómo validar el formato de paca antes de comprar?

El punto de partida no es la máquina sino el receptor de la fibra. Compare los formatos documentados —1100 × 700 × (500–900) mm en la NK1070T60, 1100 × 850 × 1700 mm en la NKW80BD y 1100 × 1250 × 1700 mm en la NKW125BD— y confirme cuál acepta su comprador o su línea de apilado. Revise también la boca de alimentación (1100 × 500 mm, 1200 × 1000 mm y 2000 × 1100 mm), porque determina qué tan rápido puede cargarse el material sin preparación previa.

¿Cuál es el siguiente paso para elegir el modelo correcto?

Defina tres datos antes de pedir cualquier oferta: material exacto (papel mixto, cartón corrugado, papel residual), toneladas o pacas previstas por turno y metros cuadrados disponibles con su altura libre. Con esos tres datos, la conversación con el fabricante se vuelve técnica y no comercial. NKBALER (Shaanxi Nick Machinery Equipment Co., Ltd.) atiende consultas en Sales@nkbaler.com y en el +86 15021631102, también por WhatsApp, y comparte la ficha técnica del modelo para que usted mismo contraste capacidad, huella de suelo y automatización.

Conclusión

La elección entre una empacadora vertical y una horizontal para papel usado no se resuelve con una regla de tamaño, sino con tres cifras comparadas en la misma unidad. Si el volumen es bajo y el suelo escaso, la NK1070T60 ofrece 5–8 pacas por hora con 60 toneladas de fuerza y 15 kW en 1600 × 1100 mm de huella. Si el flujo llega a 2–3 toneladas por hora, la decisión se traslada al nivel de automatización: la NKW80BD totalmente automática (18 MPa, 22 kW) o la NKW125BD semiautomática (20 MPa, pacas de 1100 × 1250 × 1700 mm), que añade transportador de 12 000 × 1800 mm y 18 000 kg de peso neto.

El criterio práctico es directo: mida su flujo real, reste el suelo que el transportador y la maniobra de paca consumen y decida después cuánta intervención manual puede sostener la planta. Los tres criterios —capacidad, espacio y automatización— apuntarán al mismo modelo cuando los datos estén sobre la mesa.
